Tên tiếng Anh thường dùng: Flange Carbon steel A105, WNRF flange ASTM A105, SWRF flange ASTM A105, BLRF flange ASTM A105, SORF flange ASTM A105.
1. Mặt bích thép A105
Trong hệ thống đường ống công nghiệp, mặt bích đóng vai trò quan trọng trong việc kết nối các đoạn ống, van và thiết bị. Mặt bích thép A105 là một loại mặt bích được sản xuất từ thép các-bon, theo tiêu chuẩn ASTM A105. Sản phẩm này được thiết kế để chịu áp suất và nhiệt độ cao, phù hợp với các ứng dụng công nghiệp nặng như dầu khí, hóa chất, và năng lượng. Nhờ vào khả năng chống mài mòn và chịu lực tốt, mặt bích thép A105 trở thành lựa chọn hàng đầu trong nhiều ngành công nghiệp.
Mặt bích thép A105/ SS400 thích hợp cho các ứng dụng trong điều kiện:
- Áp suất: Phù hợp với áp suất trung bình và cao, tùy thuộc vào cấp áp suất (Class) của mặt bích (ví dụ: Class 150, Class 300, Class 600, Class 900,…).
- Nhiệt độ: Khả năng chịu nhiệt tốt trong một phạm vi nhất định. Cần tham khảo tiêu chuẩn ASME B16.5 để biết giới hạn nhiệt độ cụ thể cho từng cấp áp suất.
- Môi trường: Nên tránh môi trường ăn mòn mạnh. Thép carbon dễ bị ăn mòn trong môi trường ẩm ướt hoặc có hóa chất. Nếu cần sử dụng trong môi trường khắc nghiệt, nên cân nhắc sử dụng vật liệu khác như thép không gỉ.
2. Các kiểu Mặt bích thép A105

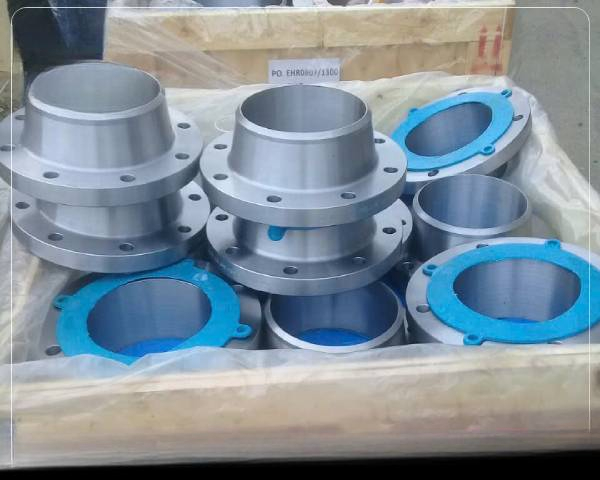

2.1. Mặt bích hàn cổ (Welding neck flange):
Mặt bích hàn cổ Welding Neck flange là loại mặt bích có cổ và cổ được hàn với đầu ống hoặc phụ kiện fitting bằng phương pháp hàn vát mép (butt weld – hàn chữ V). Được sử dụng chủ yếu cho các ứng dụng quan trọng nơi mà mối hàn cần được kiểm tra chất lượng bằng phương pháp siêu âm, chụp chiếu.
Welding Neck flange là lựa chọn phổ biến cho các hệ thống đường ống áp lực cao do sự chắc chắn của mối hàn butt weld và thiết kế mặt bích giúp giảm tránh việc tập trung áp suất.
Welding Neck flange thường được chế tạo bằng phương pháp rèn, mỏng hơn so với hầu hết các mặt bích khác cùng kích thước ống nhưng nó thật sự vững chắc, tin cậy và hiệu quả.
2.2. Mặt bích hàn lồng (Socket weld flange):
Mặt bích hàn lồng (Socket Weld flange) là loại mặt bích gắn kết với đường ống bằng duy nhất một mối ghép hàn ở một phía, thường được sử dụng cho đường ống có kích thước nhỏ áp lực cao.
Khác với mặt bích hàn cổ Welding Neck flange, ống được đưa vào bên trong mặt bích hàn lồng (socket weld) cho đến khi đầu ống cách phần bọc đúc một khoảng vừa phải (khoảng cách này gọi là expansion gap) và mối hàn điền đầy (filled weld) được thực hiện ở phần tiếp xúc bên ngoài của mặt bích và thân ống. Kinh nghiệm tạo khoảng cách expansion gap: ống được đưa vào mặt bích đến độ sâu tối đa, sau đó rút ra khoảng 1/16” (1.6mm).
2.3. Mặt bích hàn trượt (Slip-on Flange):
Không có phần bọc đúc như mặt bích Socket Weld flange, mặt bích hàn trượt Slip-on flange có đường kính trong lớn hơn đường kính ống một chút để có thể trượt thoải mái trên đường ống. Mặt bích hàn trượt Slip-on flange là loại mặt bích gắn kết với đường ống bằng cách hàn cả mặt ngoài và mặt trong mặt bích.
- Mối hàn điền đầy mặt ngoài (filled weld outside) được thực hiện ở phần tiếp xúc bên ngoài của mặt bích và thân ống tương tự như mối hàn của mặt bích socket weld.
- Mối hàn điền đầy mặt trong (filled weld inside) được thực hiện ở phần tiếp xúc bên trong của mặt bích và đầu ống. Khi đưa ống vào bên trong mặt bích cần chú ý: đầu ống không quá sát với bề mặt mặt bích (như hình bên) mà cần có một khoảng hở để không gây hư hỏng mặt bích, thông thường khoảng cách này bằng với độ dày thành ống cộng thêm 3mm.
2.4. Mặt bích ren (Thread Flange):
Mặt bích ren Threaded flange là loại mặt bích gắn kết với đường ống bằng mối ghép ren: mặt bích là ren trong còn ống là ren ngoài. Ren phổ biến nhất là NPT hoặc BSP
Mối ghép ren khá yếu và dễ rò rỉ khi phải chịu áp lực cao nhưng mặt bích ren Threaded flange là loại mặt bích được dùng trong các đường ống mà tại đó việc hàn nối không thể thực hiện được, thường được sử dụng cho đường ống có kích thước nhỏ và các khu vực dễ cháy mà việc hàn là rất nguy hiểm.
Khi sử dụng mặt bích ren thì lưu ý đến độ dày thành ống: thành ống dày giúp dễ dàng gia công bước ren mà không làm mỏng ống gây đứt gãy vị trí nối ren với mặt bích.
2.4. Mặt bích mù (Blind Flange):
Mặt bích mù Blind flange là loại mặt bích phổ biến, không có lỗ ở giữa và thường được sử dụng để đóng kín các đầu ống chờ tạm thời mà có thể tháo lắp trở lại dễ dàng bất cứ lúc nào.
Mặt bích mù được sử dụng làm kín các đường ống, giúp cho quá trình thử áp hệ thống tiến hành một cách dễ dàng hơn.
3. Bảng thành phần hóa học và chất liệu của thép carbon A105
Thép cacbon là một loại hợp kim chứa hai thành phần chính là sắt (Fe) và cacbon (C), ngoài ra, thép cacbon còn chứa các chất phụ trợ khác như Mangan, Silic, Đồng …. Hàm lượng cacbon trong thép tỉ lệ nghịch với khả năng uốn dẻo và tỉ lệ thuận với độ cứng, độ bền. Nghĩa là hàm lượng cacbon càng cao thì thép càng cứng và càng khó uốn cong, hàm lượng cacbon càng thấp thì thép càng dẻo, càng bền. Đồng thời, khi tăng hàm lượng cacbon trong thép cacbon thì nhiệt độ nóng chảy càng thấp.
| Thành Phần Hóa Học (%) | A105 |
| Carbon (C) | ≤ 0.35 |
| Manganese (Mn) | 0.60 – 1.05 |
| Phosphorus (P) | ≤ 0.035 |
| Sulfur (S) | ≤ 0.040 |
| Silicon (Si) | 0.10 – 0.35 |
| Copper (Cu) | ≤ 0.40 |
| Chromium (Cr) | ≤ 0.30 |
| Molybdenum (Mo) | ≤ 0.12 |
| Nickel (Ni) | ≤ 0.40 |
| Vanadium (V) | ≤ 0.08 |
4. Bảng kích thước Mặt bích thép A105 theo các chuẩn quốc tế
+ Mặt bích thép A105 chuẩn ANSI: ANSI-FLANGE-DIMENSION
+ Mặt bích thép A105 chuẩn JIS: IWISU – Flanged Standard JIS
+ Mặt bích thép A105 chuẩn EN1092-1: Flange-Dim-EN1092-1-BS4504
+ Mặt bích thép A105 chuẩn BS4504: FLANGE-BS4504-PN10, PN16, PN25
5. Ứng dụng, ưu điểm và hạn chế của Mặt bích thép A105
5.1. Ứng dụng:
Mặt bích thép A105/ SS400 được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
- Ngành dầu khí: Trong hệ thống đường ống dẫn dầu và khí đốt, nhà máy lọc dầu, giàn khoan.
- Ngành hóa chất: Trong các nhà máy hóa chất, nơi vận chuyển và xử lý các loại hóa chất.
- Nhà máy điện: Trong hệ thống đường ống dẫn hơi nước và nước làm mát.
- Ngành công nghiệp chế biến: Trong các hệ thống vận chuyển chất lỏng và khí.
- Hệ thống phòng cháy chữa cháy: Trong hệ thống đường ống dẫn nước áp lực cao.
- Công nghiệp đóng tàu: Sử dụng để kết nối hệ thống ống dẫn và thiết bị trên tàu.
5.2. Ưu điểm:
- Độ bền cao: Thép A105 có độ bền kéo và độ bền uốn tốt, đảm bảo khả năng chịu lực trong quá trình sử dụng.
- Khả năng chịu nhiệt tốt: Có thể hoạt động trong môi trường nhiệt độ cao.
- Dễ gia công và lắp đặt: Có thể được gia công bằng nhiều phương pháp khác nhau và dễ dàng lắp đặt bằng cách hàn hoặc bulong.
- Tính sẵn có cao: Được sản xuất và phân phối rộng rãi trên thị trường.
- Hiệu quả kinh tế: So với các loại mặt bích khác, A105 có giá thành hợp lý và độ bền cao.
5.3. Hạn chế:
- Khả năng chống ăn mòn hạn chế: Dễ bị ăn mòn trong môi trường ẩm ướt hoặc có hóa chất.
- Giới hạn về nhiệt độ: Cần tuân thủ các giới hạn về nhiệt độ được quy định trong tiêu chuẩn.
- Yêu cầu kỹ thuật lắp đặt cao: Cần kỹ thuật viên chuyên nghiệp để đảm bảo hiệu quả kết nối và vận hành.
Mặt bích thép A105 là một giải pháp kết nối ống hiệu quả và phổ biến cho nhiều ứng dụng công nghiệp, đặc biệt là các ứng dụng chịu áp lực cao. Tuy nhiên, cần xem xét kỹ các điều kiện sử dụng và nhược điểm của nó để đảm bảo lựa chọn phù hợp.
