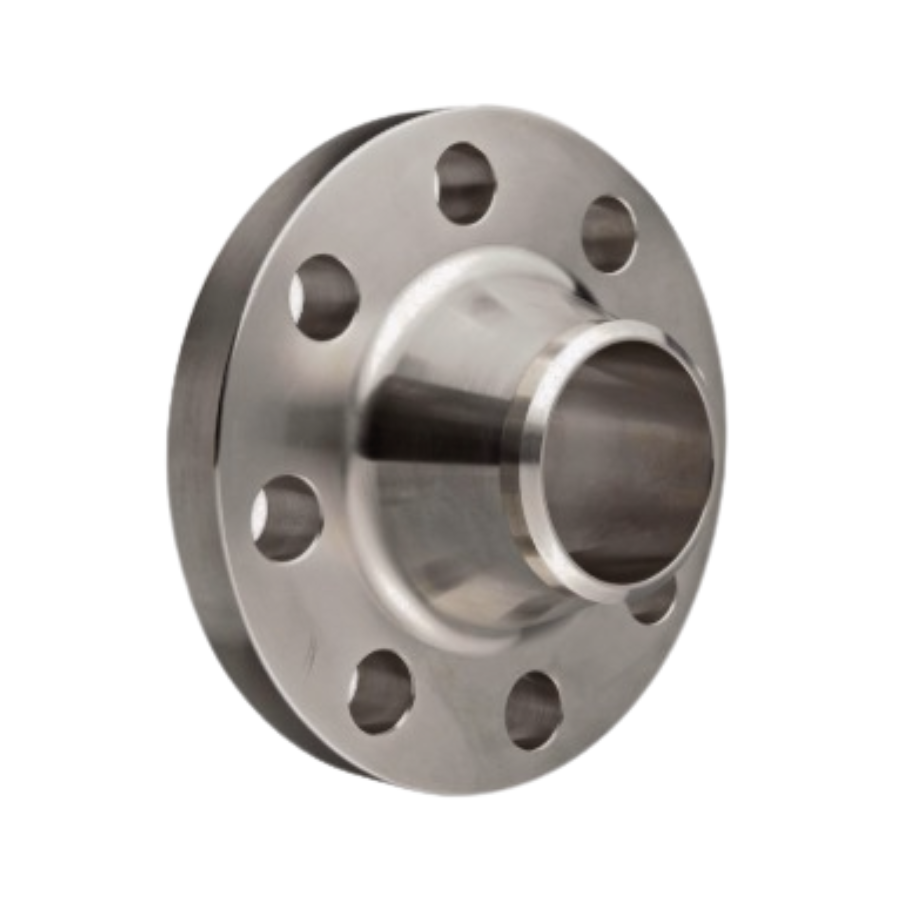

Mặt bích hàn cổ cao Inox Class 900

Mặt bích hàn cổ cao Inox Class 900

Tên tiếng anh thường dùng: Welding neck Flange A182 F304/304L #900; Welding neck Flange A182 F316/316L #900; Weld neck flange ANSI Class 900; Weld neck flange Stanless steel Class 900.

1. Mặt bích hàn cổ cao (Welding neck flange) là gì?

Mặt bích hàn cổ cao (Welding Neck Flange, hoặc Weld Neck Flange) là loại mặt bích được thiết kế với phần cổ cao hình trụ, giúp tạo kết nối bền vững giữa đường ống và mặt bích. Cổ dài của mặt bích được hàn trực tiếp với đường ống, tạo liên kết liền mạch, đảm bảo chịu được áp suất và nhiệt độ cao.
Loại mặt bích này thường được sử dụng trong các hệ thống yêu cầu cao về an toàn và hiệu suất, đặc biệt là trong các ngành công nghiệp như dầu khí, hóa chất, và năng lượng.
* Phân loại mặt bích hàn cổ cao:
Mặt bích hàn cổ cao được phân loại dựa trên nhiều yếu tố, bao gồm:

1.1 Theo vật liệu chế tạo:

• Inox (Thép không gỉ): Các loại inox phổ biến gồm 304, 304L, 316, 316L. Loại này được sử dụng cho các môi trường ăn mòn hoặc yêu cầu vệ sinh cao (như ngành thực phẩm, dược phẩm).
• Thép carbon: Được dùng trong các môi trường không ăn mòn và có yêu cầu chịu áp lực cao.
• Thép hợp kim: Phù hợp với môi trường khắc nghiệt, nhiệt độ cao hoặc áp suất lớn.

1.2 Theo tiêu chuẩn áp suất (Pressure Class):

Mặt bích hàn cổ cao được sản xuất theo các tiêu chuẩn áp suất quốc tế, như:

• Class 150, 300, 600, 900, 1500, 2500 theo ANSI/ASME B16.5.
• PN10, PN16, PN25, PN40 theo tiêu chuẩn DIN hoặc EN.

1.3 Theo mặt bích:

• Raised Face (RF): Mặt bích có phần nhô lên tại khu vực tiếp xúc với gioăng, tăng khả năng làm kín.
• Flat Face (FF): Bề mặt phẳng hoàn toàn, thường sử dụng trong các hệ thống áp suất thấp.
• Ring Type Joint (RTJ): Sử dụng vòng đệm kim loại để làm kín, phù hợp với hệ thống áp suất và nhiệt độ cao.

2. Mặt bích hàn cổ cao Inox Class 900

Mặt bích hàn cổ cao (Welding Neck Flange) inox Class 900 là một loại phụ kiện quan trọng trong hệ thống đường ống, được thiết kế với phần cổ dài liền mạch. Thiết kế này giúp giảm ứng suất tập trung tại mối hàn, đảm bảo độ kín và khả năng chịu áp suất lớn. Với tiêu chuẩn Class 900, mặt bích này có thể chịu được áp suất tối đa lên đến 150 bar, lý tưởng cho các hệ thống vận hành trong điều kiện khắc nghiệt.

Chất liệu inox 304 hoặc 316 mang lại khả năng chống ăn mòn vượt trội, đặc biệt trong các môi trường hóa chất hoặc nước biển. Loại mặt bích này là sự lựa chọn tối ưu trong các ngành công nghiệp yêu cầu hiệu suất cao và độ bền lâu dài.

Mặt bích hàn cổ cao inox Class 900 được sử dụng trong các điều kiện làm việc như:

• Áp suất cao: Phù hợp với các hệ thống vận hành ở áp suất lên tới 150 bar, như các đường ống dẫn khí nén hoặc hơi nước.
• Nhiệt độ khắc nghiệt: Hoạt động ổn định trong dải nhiệt độ từ -200°C đến 600°C, phù hợp cho cả các hệ thống nhiệt độ thấp và cao.
• Môi trường ăn mòn: Chất liệu inox chống chịu tốt trong môi trường hóa chất, nước biển hoặc những khu vực có độ ẩm cao.
• Hệ thống yêu cầu độ kín cao: Thiết kế cổ dài liền mạch đảm bảo tính kín và độ ổn định cơ học, tránh rò rỉ tại các điểm kết nối.

3. Thành phần hóa học của mặt bích bằng thép không gỉ

Mặt bích Inox 304/316 là thành phần thiết yếu để bịt kín an toàn các đường ống và bình chịu áp suất trong nhiều ngành công nghiệp khác nhau. Với khả năng chống ăn mòn và độ bền cơ học vượt trội, các mặt bích này mang lại hiệu suất đáng tin cậy trong cả môi trường tiêu chuẩn và khắc nghiệt. Inox 304 là lựa chọn tiết kiệm cho mục đích sử dụng chung, trong khi Inox 316 lý tưởng cho các điều kiện khắc nghiệt hơn.

Thành phần/ Đặc điểm	Inox 304	Inox 304L	Inox 316	Inox 316L
Carbon (C)	≤ 0.08	≤ 0.03%	≤ 0.08	≤ 0.03
Chromium (Cr)	18.0 – 20.0	18.0 – 20.0	16.0 –18.0	16.0 –18.0
Nickel (Ni)	8.0 –10.5	8.0 –10.5	10.0 –14.0	10.0 – 14.0
Molybdenum (Mo)	–	–	2.0 – 3.0	2.0 – 3.0
Manganese (Mn)	≤ 2.0	≤ 2.0	≤ 2.0	≤ 2.00
Silicon (Si)	≤ 0.75	≤ 0.75	≤ 0.75	≤ 0.75
Phosphorus (P)	≤ 0.045	≤ 0.035	≤ 0.045	≤ 0.045
Sulfur (S)	≤ 0.03	≤ 0.03	≤ 0.03	≤ 0.03
Đặc tính vượt trội	Tốt trong môi trường chung	Ưu điểm hơn khi dùng cho hàn	Chống ăn mòn cực tốt, đặc biệt trong môi trường có muối, axit.	Chống ăn mòn tốt, khả năng hàn tốt, ít bị nứt khi hàn.

Sự khác biệt chính: Hàm lượng Molypden của Inox 316 làm cho nó có khả năng chống ăn mòn do clorua gây ra tốt hơn, do đó trở thành lựa chọn tốt hơn cho môi trường biển và hóa chất.

3. Bảng kích thước Mặt bích hàn cổ cao Inox Class 900

DN	O	C	X	A	K	Y	R F	R	B	ØFORI HOLES	N. FORI HOLES	Kg. APPROX
1/2
3/4
1″
1″1/4
1″1/2
2″
2″1/2
3″	241.3	38.1	127.0	88.9	190.5	101.6	6.3	127.0		25.4	8	15.0
4″	292.1	44.4	158.7	114.3	234.9	114.3	6.3	157.2		31.7	8	24.0
5″	349.2	50.8	190.5	141.2	279.4	127.0	6.3	185.6		35.0	8	37.0
6″	381.0	55.6	234.9	168.4	317.5	139.7	6.3	215.9		31.7	12	50.0
8″	469.9	63.5	298.4	219.2	393.7	162.0	6.3	269.7		38.1	12	85.0
10″	546.1	69.8	368.3	273.0	469.9	184.1	6.3	323.8		38.1	16	127.0
12″	609.6	79.2	419.1	323.8	533.4	200.1	6.3	381.0		38.1	20	170.0
14″	641.3	85.8	450.8	355.6	558.8	212.8	6.3	412.7		41.1	20	198.0
16″	704.8	88.9	508.0	406.4	615.9	215.9	6.3	469.9		44.4	20	224.0
18″	787.4	101.6	565.1	457.2	685.8	228.6	6.3	533.4		50.8	20	300.0
20″	857.2	107.9	622.3	508.0	749.3	247.6	6.3	584.2		53.8	20	374.0
24″	1041.4	139.7	749.3	609.6	901.7	292.1	6.3	692.1		66.5	20	680.0

4. Ứng dụng, ưu điểm và hạn chế của Mặt bích hàn cổ cao Inox Class 900

4.1. Ứng dụng:

Mặt bích hàn cổ cao inox Class 900 được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Ngành dầu khí: Dùng trong các giàn khoan, nhà máy lọc dầu, hệ thống vận chuyển khí đốt tự nhiên.
• Ngành hóa chất: Phù hợp cho các hệ thống dẫn axit, bazơ, hoặc các chất hóa học có tính ăn mòn cao.
• Ngành năng lượng: Sử dụng trong các nhà máy nhiệt điện và điện hạt nhân, đặc biệt ở hệ thống dẫn hơi và nước siêu nhiệt.
• Ngành hàng hải: Ứng dụng trong các hệ thống dẫn nước biển, dầu và khí trên tàu thủy hoặc tại các cảng biển.
• Ngành thực phẩm và dược phẩm: Đáp ứng yêu cầu vệ sinh và khả năng chống gỉ trong các nhà máy chế biến thực phẩm, đồ uống hoặc sản xuất dược phẩm.
• Hệ thống xử lý nước: Sử dụng trong các nhà máy xử lý nước thải, đặc biệt trong môi trường chứa hóa chất hoặc nước có độ mặn cao.

4.2. Ưu điểm :

• Khả năng chịu áp suất và nhiệt độ vượt trội: Đáp ứng được các yêu cầu khắt khe về áp suất và nhiệt độ cao trong công nghiệp.
• Độ bền cơ học cao: Thiết kế cổ dài giúp giảm tải trọng tập trung, tăng cường độ bền và tuổi thọ của mối hàn.
• Khả năng chống ăn mòn: Chất liệu inox 304 và 316 mang lại khả năng chống gỉ, chống ăn mòn từ hóa chất hoặc nước biển.
• Tính thẩm mỹ cao: Sản phẩm có bề mặt sáng bóng, dễ vệ sinh và bảo trì, phù hợp với các hệ thống yêu cầu tiêu chuẩn vệ sinh cao.
• Độ kín hoàn hảo: Được thiết kế để đảm bảo không xảy ra rò rỉ, đáp ứng tiêu chuẩn an toàn nghiêm ngặt.
• Đa dạng ứng dụng: Phù hợp với nhiều ngành công nghiệp, từ dầu khí, hóa chất đến thực phẩm và dược phẩm.

4.3. Hạn chế:

• Chi phí cao: So với các loại mặt bích khác, giá thành của mặt bích inox Class 900 cao hơn, đặc biệt với chất liệu inox 316.
• Yêu cầu kỹ thuật lắp đặt cao: Cần đội ngũ kỹ thuật có chuyên môn để thực hiện hàn và lắp đặt chính xác, đảm bảo tính an toàn và hiệu quả.
• Không tối ưu cho áp suất thấp: Trong các hệ thống áp suất thấp, việc sử dụng Class 900 có thể gây lãng phí tài nguyên và chi phí.
