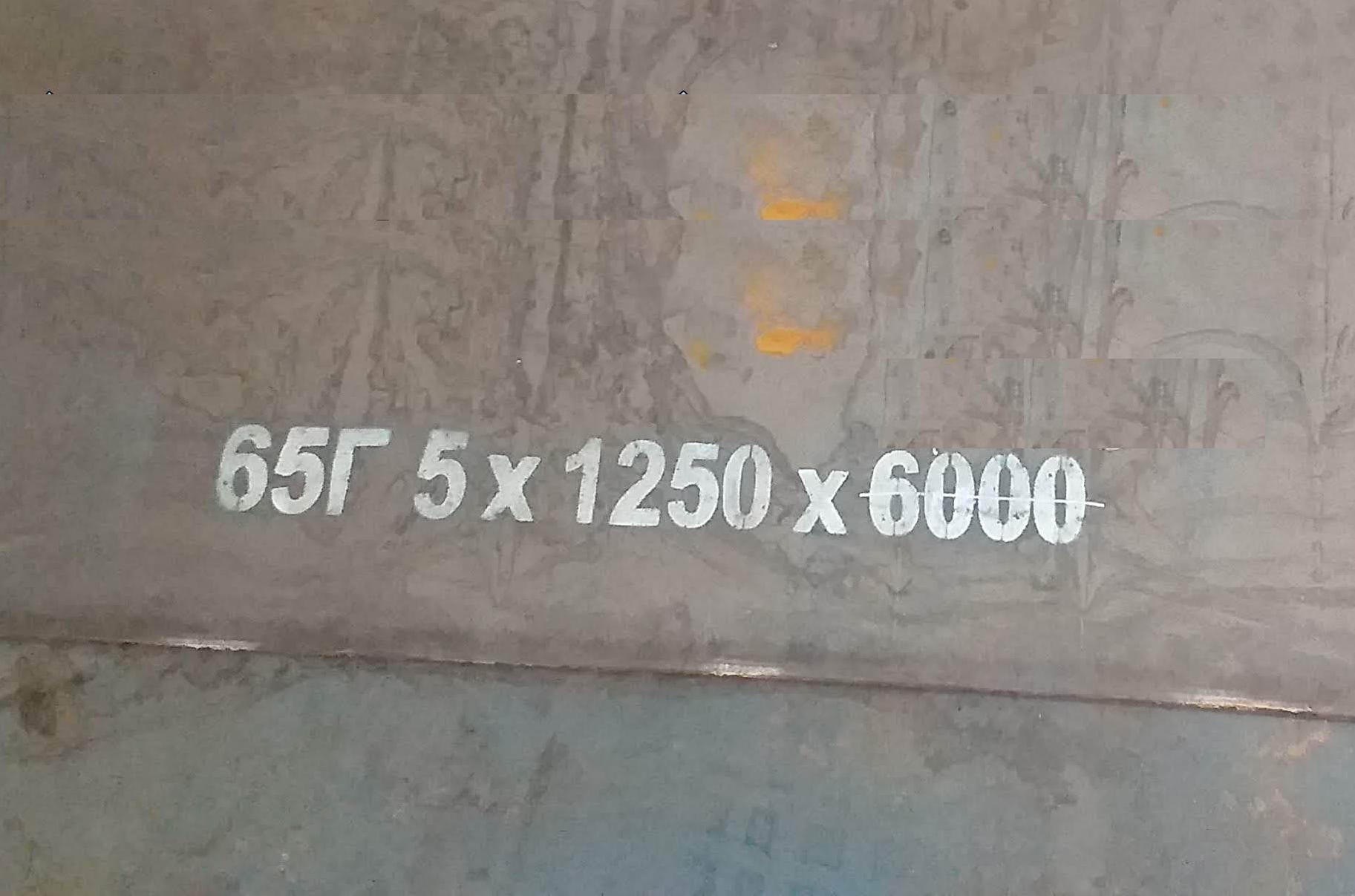

Thép tấm 65G

Mác thép	65G   ( 65Г )
Mác thép thay thế	70, У8А, 70Г, 60С2А, 9ХС, 50ХФА, 60С2, 55С2
Định danh	Thép kết cấu lò xo

Thành phần hóa học thép tấm 65G(65Г )

	C	Si	Mn	P max	S max	Cr max	Cu max	Ni max
Thép tấm 65G	0.62-0.7	0.17-0.37	0.9-1.2	0.035	0.035	0.25	0.2	0.25

Nhiệt độ chính tại những điểm trọng yếu   65G (65Г ).

Ac1 = 721 ,      Ac3(Acm) = 745 ,       Ar3(Arcm) = 720 ,       Ar1 = 670 ,       Mn = 270

Tính chất cơ lý tại nhiệt độ Т=20oС cho thép tấm   65G   ( 65Г )

Phân loại	Độ bền kéo	Giới hạn chảy	Độ dãn dài	Giảm diện tích	KCU	Nhiệt luyện
	MPa	MPa	%	%	kJ / m2
Thép cán GOST 14959-79	980	785	8	30
Thép kiến GOST 1577-93	740		12
Cán lạnh GOST 2283-79	740-1180
Thép ủ, GOST 2283-79	640-740		10-15
Độ cứng brinell     65G   ( 65Г )   (không nhiệt luyện) , GOST 14959	HB 10 -1 = 285   MPa
Độ cứng brinell   thép 65G   ( 65Г )   (nhiệt luyện) cán nóng GOST 14959-79	HB 10 -1 = 241   MPa
Độ cứng brinell  thép 65G   ( 65Г )   (ủ) , tấm kiện GOST 1577-93	HB 10 -1 = 229   MPa

Tính chất cơ lý thép tấm 65G   ( 65Г )

Tính hàn	Không sử dụng
Cuộn cán :	ảnh hưởng yếu
Giòn cường lục	ảnh hưởng

Tính chất vật lý thép 65G (65Г )

T	E 10- 5	a 10 6	l	r	C	R 10 9
Grade	MPa	1/Grade	Watt/(m·Grade)	kg/m3	J/(kg·Grade)	Ohm·m
20	2.15		37	7850
100	2.13	11.8	36	7830	490
200	2.07	12.6	35	7800	510
300	2	13.2	34		525
400	1.8	13.6	32	7730	560
500	1.7	14.1	31		575
600	1.54	14.6	30		590
700	1.36	14.5	29		625
800	1.28	11.8	28		705
T	E 10- 5	a 10 6	l	r	C	R 10 9

Mác thép tương đương     65G   ( 65Г )

Mỹ	Đức	Anh	Trung Quốc	Bulgary	Ba lan
		BS	GB	BN	PN
1066 1566 G15660	66MN4 cK67	080A67	65MN	65G	65G

Dạng cung ứng của thép   65G   ( 65Г )

Định danh tính chất cơ lý
sв	– Tensile strength , [MPa]
sT	– Yield stress, [MPa]
d5	– Độ dãn dài cụ thể tại điểm đứt gãy , [ % ]
y	– Giảm diện tích , [ % ]
KCU	– Thử nghiệm va đập , [ kJ / m2]
HB	– Brinell hardness , [MPa]



TÍNH CHẤT CƠ LÝ
T	– Thử nghiệm nhiệt , [Grade]
E	– Young modulus , [MPa]
a	– Hệ số mở rộng tuyến tính (phạm vi )20o – T ) , [1/Grade]
l	– Hệ số điều kiện nhiệt , [Watt/(m·Grade)]
r	– Density , [kg/m3]
C	– Nhiệt dung riêng ( range 20o – T ), [J/(kg·Grade)]
R	– Điện trở kháng , [Ohm·m]



Khả năng hàn :
Không giới hạn	– Quá trình hàn được thực hiện mà không cần làm nóng hoặc giá nhiệt
Hàn có giới hạn	– Hàn có thể được nung nóng lên đến cấp 100-120 và quá trình đốt nóng tiếp theo
Hàn cứng	– Đạt được chất lượng hàn cần các hoạt động bổ sung: gia nhiệt đến 200-300 lớp; sự nóng lên của ia ủ
