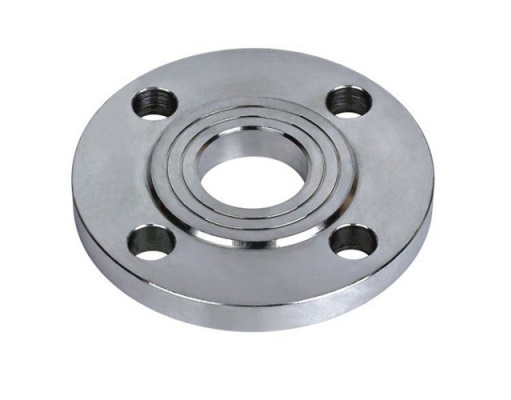

Mặt bích hàn trượt Inox Class 300
Tên tiếng anh thường dùng: Slip on Flange Stanless Steel Class 300, SOFF Flange ASTM A182 F304/304L Class 300, SORF Flange ASTM A182 F304/304L Class 300, SOFF Flange ASTM A182 F316/316L Class 300, SORF Flange ASTM A182 F316/316L Class 300.
1. Mặt bích hàn trượt (Slip-on flange) là gì?
Chuẩn mặt bích ANSI là chuẩn đến từ Hoa Kỳ, trong đó ANSI là viết tắt tiếng anh của “Americal National Standards Intitute” nghĩa là Viện tiêu chuẩn quốc gia Hoa Kỳ. ANSI được sử dụng rộng rãi với gần 1000 thành viên là các doanh nghiệp tại Mỹ lẫn quốc tế tạo nên một liên đoàn thống nhất với nhau. Chuẩn ANSI được chia ra nhiều phân loại con như ANSI Class 150, ANSI Class 300, ANSI Class 400, ANSI Class 600, ANSI Class 900….
Mặt bích hàn trượt (Slip On flange) là loại mặt bích có thể trượt trên ống hoặc phụ kiện khi kết nối. Ống và phụ kiện được đưa vào bên trong lỗ của mặt bích. Lỗ khoan bên trong của mặt bích lớn hơn một chút so với đường kính ngoài của đường ống và phụ kiện, để đảm bảo đường ống hoặc phụ kiện có thể trượt vào mặt bích.
Mặt bích hàn trượt kết nối với đường ống bằng phương pháp hàn hai đầu. Hàn kết nối cả phía trong và phía ngoài của mặt bích. Thiết kế này dễ lắp đặt và được sử dụng rộng rãi trong các hệ thống áp suất thấp đến trung bình. Mặt bích trượt được biết đến với hiệu quả về chi phí, tính đơn giản và tính linh hoạt, khiến chúng trở thành lựa chọn phổ biến trong nhiều ngành công nghiệp khác nhau.
Mặt bích hàn trượt không được sử dụng nhiều trong điều kiện áp lực cao. Đối với các tiêu chuẩn khác nhau, kích thước của mặt bích và bề mặt có thông số kỹ thuật khác nhau. Vì vậy cần phải xác nhận các chi tiết để chắc chắn rằng mặt bích có thể khớp với kết nối của ống và với mặt bích khác.
- Bề mặt của mặt bích có thể là mặt phẳng (FF – Full Face): Mặt bích mặt phẳng có bề mặt bịt kín phẳng, được thiết kế để sử dụng với miếng đệm phẳng. Chúng thường được sử dụng trong các hệ thống có ứng dụng áp suất thấp hoặc nơi căn chỉnh mặt bích là rất quan trọng.
- Mặt nâng (RF – Raised Face): Mặt bích mặt nâng có diện tích hơi cao xung quanh lỗ khoan nơi đặt miếng đệm. Thiết kế này đảm bảo độ kín khít, phù hợp với các hệ thống yêu cầu khả năng chịu áp suất hoặc nhiệt độ cao hơn.
2. Mặt bích hàn trượt Inox Class 300
Điều kiện sử dụng cho mặt bích trượt bằng thép không gỉ A182 Class 300:
- Xếp hạng áp suất: Được thiết kế để xử lý áp suất lên đến 300 PSI (20,7 bar) ở nhiệt độ môi trường.
- Phạm vi nhiệt độ: Hoạt động đáng tin cậy trong khoảng từ -50°C đến 425°C, tùy thuộc vào vật liệu gioăng được sử dụng.
- Khả năng tương thích với môi trường: Chống gỉ, ăn mòn và rỗ cao trong môi trường có nước, hóa chất nhẹ hoặc tiếp xúc với nước biển.
- Tuân thủ: Được sản xuất để đáp ứng các tiêu chuẩn công nghiệp, bao gồm ASME B16.5, đảm bảo độ tin cậy và khả năng tương thích.
Mặt bích Inox 304/316 là thành phần thiết yếu để bịt kín an toàn các đường ống và bình chịu áp suất trong nhiều ngành công nghiệp khác nhau. Với khả năng chống ăn mòn và độ bền cơ học vượt trội, các mặt bích này mang lại hiệu suất đáng tin cậy trong cả môi trường tiêu chuẩn và khắc nghiệt. Inox 304 là lựa chọn tiết kiệm cho mục đích sử dụng chung, trong khi Inox 316 lý tưởng cho các điều kiện khắc nghiệt hơn.
| Thành phần/ Đặc điểm | Inox 304 | Inox 304L | Inox 316 | Inox 316L |
| Carbon (C) | ≤ 0.08 | ≤ 0.03% | ≤ 0.08 | ≤ 0.03 |
| Chromium (Cr) | 18.0–20.0 | 18.0–20.0 | 16.0–18.0 | 16.0–18.0 |
| Nickel (Ni) | 8.0–10.5 | 8.0–10.5 | 10.0–14.0 | 10.0–14.0 |
| Molybdenum (Mo) | – | – | 2.0–3.0 | 2.0–3.0 |
| Manganese (Mn) | ≤ 2.0 | ≤ 2.0 | ≤ 2.0 | ≤ 2.00 |
| Silicon (Si) | ≤ 0.75 | ≤ 0.75 | ≤ 0.75 | ≤ 0.75 |
| Phosphorus (P) | ≤ 0.045 | ≤ 0.035 | ≤ 0.045 | ≤ 0.045 |
| Sulfur (S) | ≤ 0.03 | ≤ 0.03 | ≤ 0.03 | ≤ 0.03 |
| Đặc tính vượt trội | Tốt trong môi trường chung. | Ưu điểm hơn khi dùng cho hàn. | Chống ăn mòn cực tốt, đặc biệt trong môi trường có muối, axit. | Chống ăn mòn tốt, khả năng hàn tốt, ít bị nứt khi hàn. |
Sự khác biệt chính: Hàm lượng Molypden của Inox 316 làm cho nó có khả năng chống ăn mòn do clorua gây ra tốt hơn, do đó trở thành lựa chọn tốt hơn cho môi trường biển và hóa chất.
3. Bảng kích thước Mặt bích hàn trượt Inox Class 300
Dưới đây là bản tiêu chuẩn mặt bích hàn trượt Slip-on Class 300 (dựa theo ANSI/ASME B16.5).
| DN | O | C | X | K | Y | R F | R | B | ØFORI HOLES | N. FORI HOLES | Kg. APPROX |
| 1/2 | 95.2 | 14.2 | 38.1 | 66.5 | 22.3 | 1.5 | 35.0 | 22.3 | 15.7 | 4 | 0.7 |
| 3/4 | 117.3 | 15.7 | 47.7 | 82.5 | 25.4 | 1.5 | 42.9 | 27.6 | 19.0 | 4 | 1.1 |
| 1″ | 123.9 | 17.5 | 53.8 | 88.9 | 26.9 | 1.5 | 50.8 | 34.5 | 19.0 | 4 | 1.4 |
| 1″1/4 | 133.3 | 19.0 | 63.5 | 98.5 | 26.9 | 1.5 | 63.5 | 43.1 | 19.0 | 4 | 1.8 |
| 1″1/2 | 155.4 | 20.5 | 69.8 | 114.3 | 30.2 | 1.5 | 73.1 | 49.5 | 22.3 | 4 | 2.6 |
| 2″ | 165.1 | 22.3 | 84.0 | 127.0 | 33.2 | 1.5 | 91.9 | 61.9 | 19.0 | 8 | 3.4 |
| 2″1/2 | 190.5 | 25.4 | 100.0 | 149.3 | 38.1 | 1.5 | 104.6 | 74.6 | 22.3 | 8 | 4.4 |
| 3″ | 209.5 | 28.4 | 117.3 | 168.1 | 42.9 | 1.5 | 127.0 | 90.6 | 22.3 | 8 | 6.1 |
| 4″ | 254.0 | 31.7 | 146.0 | 200.1 | 47.7 | 1.5 | 157.2 | 116.0 | 22.3 | 8 | 10.1 |
| 5″ | 279.4 | 35.0 | 177.8 | 234.9 | 50.8 | 1.5 | 185.6 | 143.7 | 22.3 | 8 | 12.5 |
| 6″ | 317.5 | 36.5 | 206.2 | 269.7 | 52.3 | 1.5 | 215.9 | 170.6 | 22.3 | 12 | 14.1 |
| 8″ | 381.0 | 41.1 | 260.3 | 330.2 | 61.9 | 1.5 | 269.7 | 221.4 | 25.4 | 12 | 24.6 |
| 10″ | 444.5 | 47.7 | 320.5 | 387.3 | 66.5 | 1.5 | 323.8 | 276.3 | 28.4 | 16 | 37.1 |
| 12″ | 520.7 | 50.8 | 374.6 | 450.8 | 73.1 | 1.5 | 381.0 | 327.1 | 31.7 | 16 | 50.0 |
| 14″ | 584.2 | 53.8 | 425.4 | 514.3 | 76.2 | 1.5 | 412.7 | 359.1 | 31.7 | 20 | 70.0 |
| 16″ | 647.7 | 57.1 | 482.6 | 571.5 | 82.5 | 1.5 | 469.9 | 410.4 | 35.0 | 20 | 90.0 |
| 18″ | 711.2 | 60.4 | 533.4 | 628.6 | 88.9 | 1.5 | 533.4 | 461.7 | 35.0 | 24 | 112.0 |
| 20″ | 774.7 | 63.5 | 587.2 | 685.8 | 95.2 | 1.5 | 584.2 | 513.0 | 35.0 | 24 | 133.0 |
| 24″ | 914.4 | 69.8 | 701.5 | 812.8 | 106.4 | 1.5 | 692.1 | 615.9 | 41.1 | 24 | 208.0 |
4. Ứng dụng, ưu điểm và hạn chế của mặt bích hàn trượt Inox Class 300
4.1. Ứng dụng:
Mặt bích Inox Slip on 300# được ứng dụng rộng rãi trong các ngành công nghiệp như:
- Ngành công nghiệp dầu khí: Thích hợp cho đường ống áp suất trung bình và thiết bị chế biến.
- Nhà máy hóa chất: Được sử dụng trong các hệ thống xử lý hóa chất ăn mòn và dung môi.
- Ứng dụng hàng hải: Lý tưởng cho các hệ thống đường ống tiếp xúc với nước biển và điều kiện độ mặn cao.
- Nhà máy điện: Đáng tin cậy cho hơi nước, ngưng tụ và các hệ thống áp suất khác.
- Cơ sở xử lý nước: Được áp dụng trong vận chuyển nước đã qua xử lý và chưa qua xử lý.
4.2. Ưu điểm:
- Sử dụng cho mức áp suất Class 300, cho phép sử dụng trong các hệ thống áp suất trung bình.
- Chống ăn mòn: Được làm bằng thép không gỉ, có khả năng chống gỉ và ăn mòn hóa chất tuyệt vời.
- Dễ lắp đặt: Thiết kế trượt giúp căn chỉnh đơn giản và giảm thời gian lắp đặt.
- Tính linh hoạt: Có thể sử dụng trong nhiều ngành công nghiệp khác nhau và cho nhiều loại vật liệu đường ống.
- Tiết kiệm chi phí: Chi phí ban đầu thấp hơn so với mặt bích hàn cổ hoặc mặt bích hàn ổ cắm.
4.3. Hạn chế:
- Khả năng chịu áp suất trung bình: Không phù hợp cho các ứng dụng áp suất rất cao.
- Yêu cầu hàn: Yêu cầu hàn bên trong và bên ngoài, làm tăng chi phí nhân công trong quá trình lắp đặt.
- Rủi ro rò rỉ: Dễ bị rò rỉ hơn một chút so với mặt bích cổ hàn, đặc biệt là trong các hệ thống quan trọng.
